Scale boiler adalah endapan anorganik yang berada di sistem boiler. Biasanya terdapat di pipa boiler sehingga diameter pipa menyempit. Scale tersebut terdiri atas 2 macam, yaitu (1) hardness scale, dan (2) Silica Scale. Keduanya sering disebut dengan kerak boiler yang terjadi pada sisi air (water side).

1. Hardness Scale

Hardness scale adalah scale yang terbentuk dari Ca atau Mg. Karena itulah, air yang mengandung banyak Ca/Mg disebut dengan hardness water. Hardness scale terjadi karena kelarutan (solubility) scale tersebut mengalami penuruanan dengan naiknya temperatur. Lihat reaksi dan grafik kecenderungan scale di bawah ini:

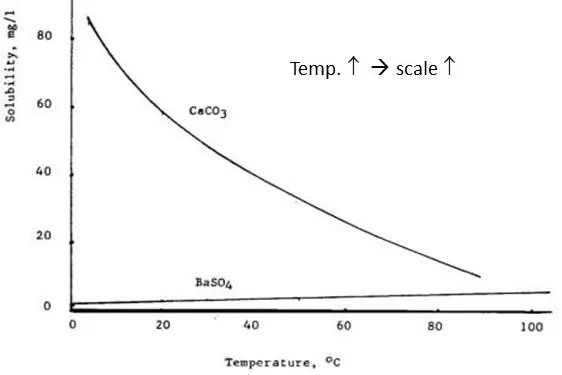

Grafik Solubility Scale vs Temperatur
Solubility (kelarutan) scale turun seiring dengan naiknya temperatur, sehingga kecenderungan terjadinya scale makin tinggi

Formula kecenderungan terjadinya scale:
SI = pH – (K + pCa + p Alk)

• pH naik, maka scale naik­
• Ca naik, maka pCa turun, dan scale naik­
• Alk naik, maka pAlk ruruh, dan scale naik

Masalah Hardness Scale Boiler
Adapun masalah atau problem boiler yang ditimbulkan oleh adanya hardness scale pada boiler adalah:

• Terjadi kerusakan pada boiler
• Meningkatnya biaya operasioanl
• Mengurangi efisiensi boiler (temperature drop)

Gambar di atas menunjukkan fenomena temperatur drop dalam sebuah pipa yang mengandung scale CaSO₄ setebal 0,61 mm, dengan data sebagai berikut:

• Temperatur / suhu api : 538 ^oC
• Temperatur dinding pipa bagian dalam : 466 ^oC; temperatur drop karena dinding pipa: 72 ^oC
• Temperatur air : 271 ^oC; temperatur drop karena lapisan scale : 195 ^oC

Ternyata, scale yang tipis dapat menyebabkan temperatur drop yang besar (195 ^oC).

2. Silica Scale
Jenis silica scale yang sering ditemukan di boiler:

• Acmite : Na2O Fe2O3 4SiO2
• Analcite : Na2O Al2O3 4SiO2 2H2O
• Lizardite : 3MgO 2SiO2 2H2O
• Xonotlite : 5CaO 5SiO2 H2O

Ditemukan pada pressure rendah, <1000 psig

Kadar silica yang dibolehkan untuk menjaga kualitas steam

Masalah Silica Scale

• Mengurangi efisiensi thermal
• Sangat susah dihilangkan
• Dihilangkan pakai asam florida (HF)
• Dapat terbawa oleh saturated steam sebagai silicic acid, dan mengendap di turbine
• Mengurangi efisiensi turbine dan mengganggu keseimbangan baling-baling turbine

­Solusi untuk mengatasi problem scale tersebut di atas adalah dengan memperbaiki kualitas feed water, treatment scale inhibitor dan boiler blowdown.

Baca artikel: Perhitungan Blowdown Boiler untuk mengetahui kecepatan dan durasinya.

Untuk konsultasi penanganan problem scale boiler di plant Anda silakan hubungi kami.
